Поверка газоанализатора кислорода и оксида углерода ПКГ-4 мод. ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /Х в Туле
Назначение: для измерений объемной доли кислорода или массовой концентрации оксида углерода в неагрессивных газовых смесях.
Поверка газоанализатора кислорода и оксида углерода ПКГ-4 мод. ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /Х
Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /Х (далее — газоанализаторы) представляют собой малогабаритные автоматические приборы непрерывного действия.
Принцип действия газоанализаторов — электрохимический.
Способ отбора пробы — диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.
Выпускаются три модификации газоанализаторов:
- ПКГ-4 В — переносной, одноканальный, одноблочный, со встроенным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора;

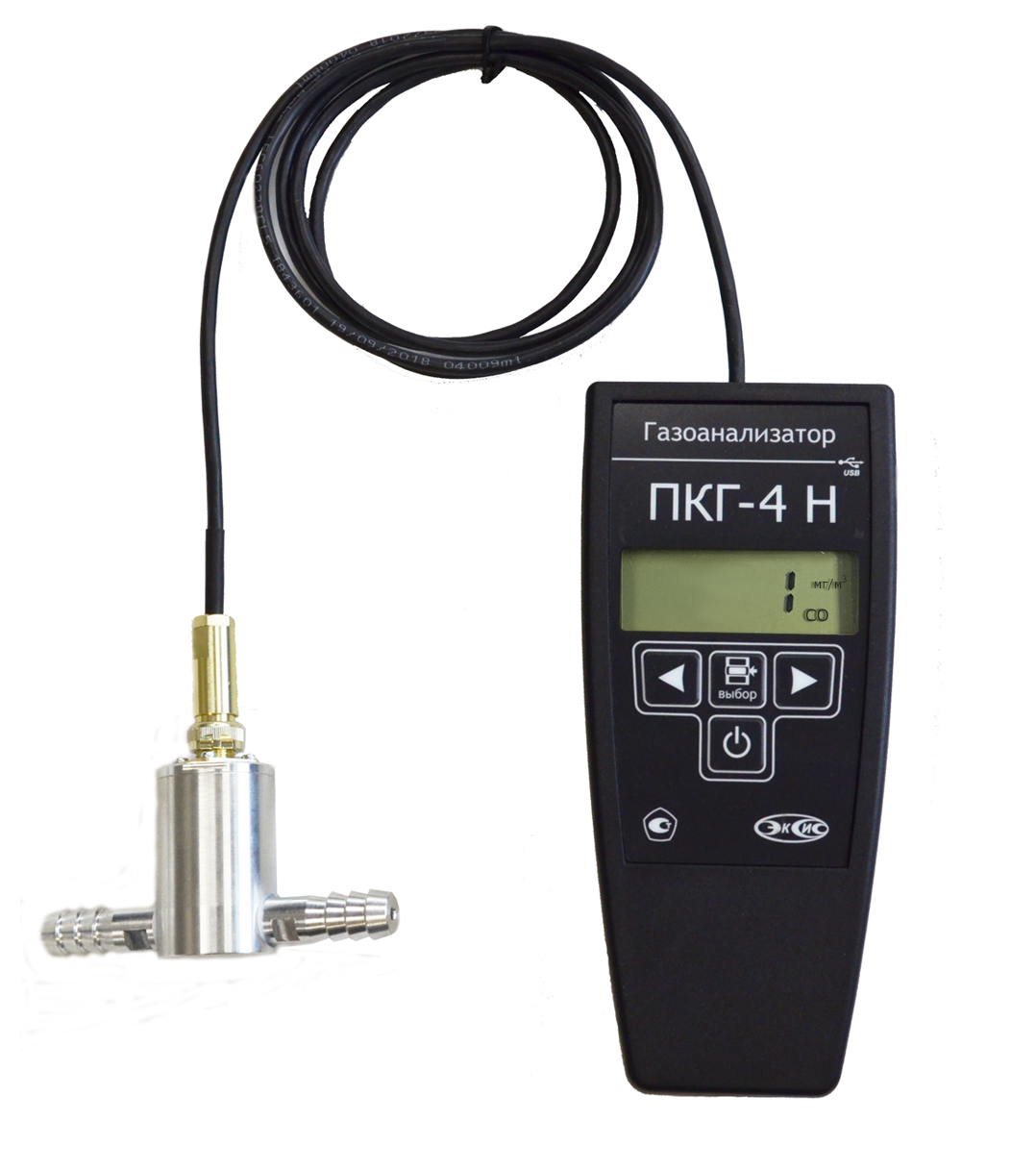

- ПКГ-4 Н — переносной, одноканальный, с выносным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора.
- ПКГ-4 /Х — стационарный, многоканальный, где Х — количество измерительных каналов (до 8), с выносным датчиком (датчиками), с цифровой индикацией показаний, с функцией электронного регистратора, с функцией регулирования.
Поверка осуществляется по документу МП- 242-1930-2015 «Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 / Х. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» «22» июля 2015 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси в баллонах под давлением кислород — азот (ГСО 10253-2013), оксид углерода — воздух (ГСО 10242-2013) выпускаемые по ТУ 6-16-2956-92;
- азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением.
Сведения о методах измерений
Методики измерений приведены в документах «Руководство по эксплуатации и паспорт» ТФАП.413412.020 РЭ и ПС, ТФАП.413412.021 РЭ и ПС, ТФАП.413412.022 РЭ и ПС, ТФАП.413412.023 РЭ и ПС, ТФАП.413412.024 РЭ и ПС, ТФАП.413412.025 РЭ и ПС, ТФАП.413412.026 РЭ и ПС, ТФАП.413412.027 РЭ и ПС, ТФАП.413412.028 РЭ и ПС, ТФАП.413412.029 РЭ и ПС, ТФАП.413412.030 РЭ и ПС, ТФАП.413412.031 РЭ и ПС.
Нормативные и технические документы, устанавливающие требования к газоанализаторам кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 / Х
- Приказ № 1034 от 9 сентября 2011 г «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
- ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- ТУ 4215-004-70203816-2015 Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 / Х. Технические условия.
