Поверка измерителя параметров электростатического поля ИПЭП-1 в Туле
Назначение: для бесконтактных измерений потенциала электростатически заряженных плоских объектов, напряженности электростатического поля вблизи заряженных плоских объектов и поверхностной плотности электрических зарядов.

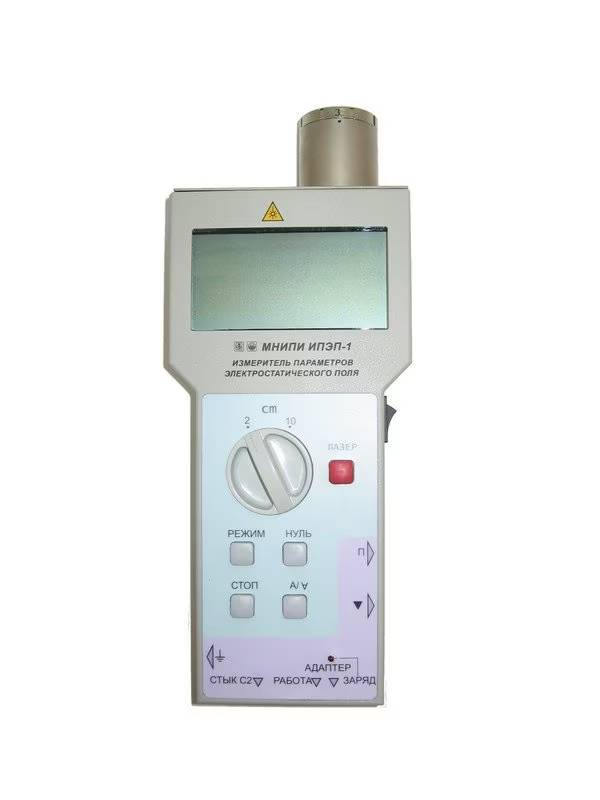

Поверка измерителя параметров электростатического поля ИПЭП-1
Принцип действия измерителя основан на изменении напряжения на приемном электроде при его периодическом экранировании.
Измерители состоят из вращающегося (с помощью двигателя) заземленного экрана (заслонка), который периодически закрывает приемный электрод от поля. Напряжение на приемном электроде периодически меняется от нуля (когда электрод закрыт) до значения, пропорционального потенциалу данной точки (когда электрод открыт).
Измерители выпускаться в следующих модификациях: ИПЭП-1 и ИПЭП-1/1. ИПЭП-1 могут работать в информационно-измерительных системах по интерфейсу СТЫК С2; ИПЭП-1/1 предназначены для работы в автономном режиме и не используются для работы в информационно-измерительных системах.
Измерители с помощью лазерного указателя обеспечивают контроль расстояния до измеряемого объекта при двух фиксированных значениях расстояния (2,00 ± 0,08) см и (10,0 ± 0,4) см, выполняют заряд встроенных аккумуляторов и автоматическое отключение по его окончании.
Измерители не предназначены для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ.
Поверка осуществляется по документу УШЯИ.411153.002 МП (МП.МН 1325-2003) «Измеритель параметров электростатического поля ИПЭП-1. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 13.05.2003 г.
Основные средства поверки:
- Прибор для поверки вольтметров дифференциальных В1-12 2.085.006 ТУ: Шых от 0 до 1000 В; погрешность ± 0,1 %, регистрационный номер в федеральном информационном фонде 6013-77.
- Установка У-400 25-7762.014-87 ТУ: ивых от 1 до 50 кВ; погрешность ± 0,15 %, регистрационный номер в федеральном информационном фонде 11256-90.
- Меры длины концевые плоскопараллельные ГОСТ 9038-90 набор №2 L 20 и 100 мм, набор №2 L от 19 до 105 мм, погрешность ± 0,05 мм, регистрационный номер в федеральном информационном фонде 17726-98.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей параметров электростатического поля с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на место нанесения оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 8.027 — 2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
- ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
- ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
- ТУ РБ 100039847.043-2003 Измерители параметров электростатического поля ИПЭП-1. Технические условия
