Поверка мегаомметра М4122 в Туле

Назначение: для измерения сопротивления изоляции, силы тока утечки, напряжения переменного тока.

Поверка мегаомметра М4122

Принцип действия мегаомметров основан на измерении тока, проходящего через измеряемое сопротивление, при приложении заданного постоянного испытательного напряжения.

Мегаомметр включает следующие основные узлы: измеритель тока, активный выпрямитель, микроконтроллер, ЖК-дисплей, клавиатуру, импульсный преобразователь напряжения и источник питания.

Задаваемое с клавиатуры значение испытательного напряжения формируется импульсным преобразователем напряжения и измеряется. Полученное значение используется при вычислении значения измеряемого сопротивления.

Ток через измеряемое сопротивление преобразуется в импульсы, частота которых пропорциональна значению тока. Импульсы поступают в регистры микроконтроллера, который подсчитывает количество импульсов за заданный интервал времени. По полученному числу импульсов оценивается величина измеряемого сопротивления и рассчитывается оптимальный коэффициент преобразования тока в частоту. Затем микроконтроллер устанавливает рассчитанное значение коэффициента преобразования тока в частоту и происходит новое измерение значения тока через измеряемое сопротивление. Диапазон изменения коэффициента преобразования тока в частоту от 1 до 256. По известной величине измерительного напряжения и тока через измеряемое сопротивление, микроконтроллер вычисляет значение сопротивления.

При измерении напряжения переменного тока измеряется значение тока через эталонный резистор. В цепи измерителя тока имеется активный выпрямитель. Выпрямленное значение тока поступает на преобразователь тока в частоту, выход которого подключен к микроконтроллеру, вычисляющему значение измеряемого напряжения.

Микроконтроллер обрабатывает команды, полученные с клавиатуры, управляет генератором измерительного напряжения, автоматически устанавливает коэффициенты преобразования ток-частота, в зависимости от величины измеряемый сопротивлений, вычисляет и запоминает в своих регистрах значения измеренных сопротивлений, испытательных и переменных напряжений, управляет жидкокристаллическим дисплеем, запускает и останавливает процесс измерения.

Стабилизированный источник испытательного напряжения представляет собой управляемый микроконтроллером обратноходовой преобразователь постоянного напряжения с широтно-импульсной модуляцией.

Мегаомметры имеют сервисные функции индикации разряда аккумулятора и выключения питания при отсутствии манипуляций органами управления в течение 2 мин.

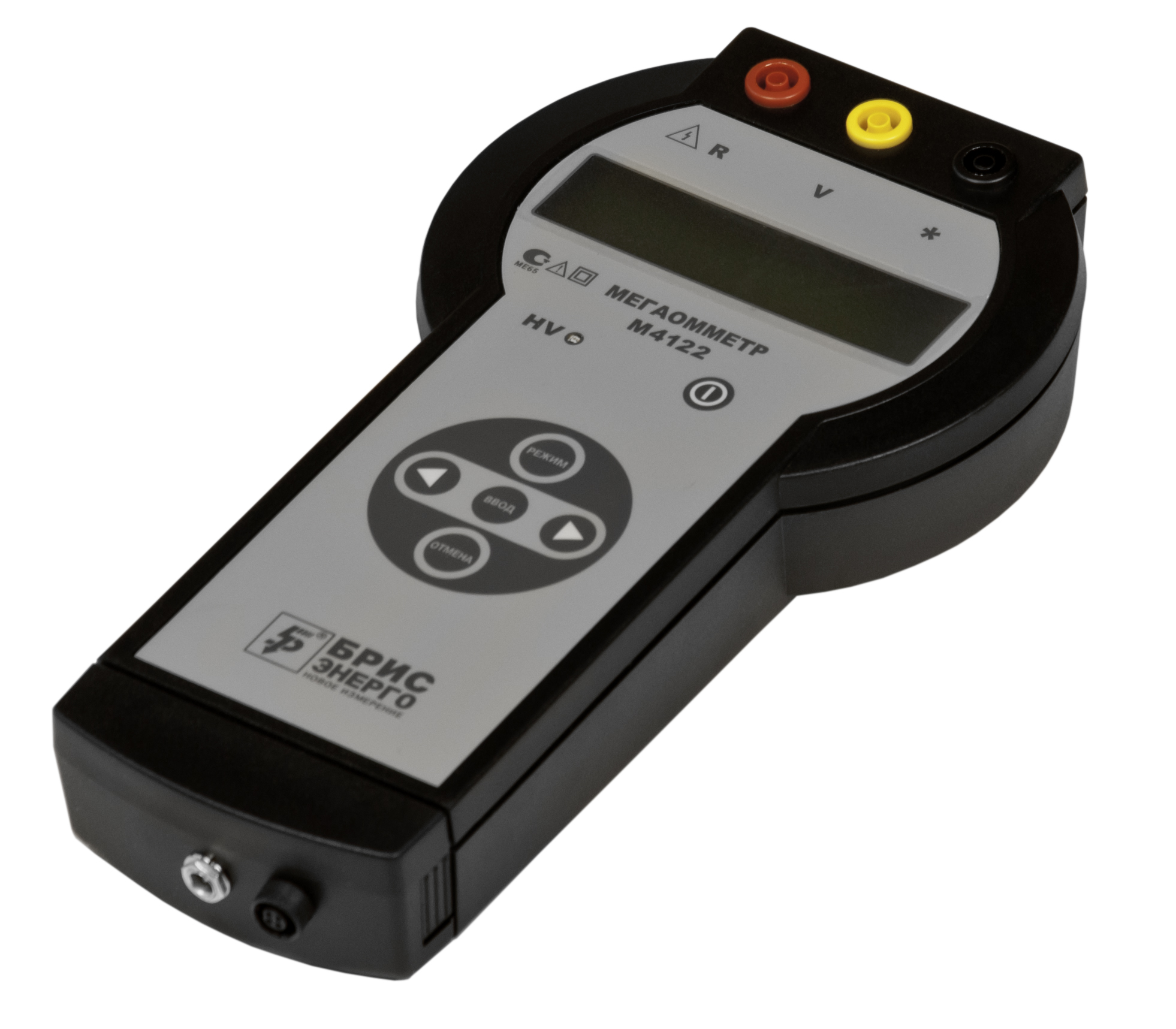

В мегомметрах используется двухстрочный ЖК-дисплей, на который выводится результат с размерностью результата — соответственно «кОм», «МОм», «ГОм» и значение испытательного напряжения в вольтах («В»). Мегаомметры имеют корпус из ударопрочного ABS — пластика.

На передней панели находится клавиатура, индикатор и гнезда для измерительных щупов. В торце корпуса под легкосъемной крышкой — разъем сетевого адаптера для зарядки аккумулятора. Питание мегомметров осуществляется от встроенной аккумуляторной батареи.

Мегаомметры выпускаются в виде четырех модификаций:

• М4122, имеющая режимы измерений сопротивления изоляции и напряжения переменного тока;
• М4122Ц, имеющая в дополнение к режимам модификации М4122 режимы измерений испытательного напряжения и тока утечки не более 5 мА при испытаниях электрической прочности изоляции;
• М4122А, имеющая в дополнение к режимам модификации М4122 режим измерений коэффициента диэлектрической абсорбции и индекса поляризации;
• M4122RS, имеющая в дополнение к режимам модификации М4122 режим управления прибором при помощи ПК.

Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
