Поверка мультиметра В7-84 в Туле
Назначение: для измерения основных электрических величин: напряжения и силы постоянного и переменного тока, а также сопротивления постоянному току и частоты сигналов переменного тока. Имеет функцию «прозвонки» электрических цепей и тестирования диодов. Область применения — поверка и ремонт средств измерений.
16.08.2013 продлен срок свидетельства
Поверка мультиметра В7-84
Мультиметр В7-84 построен на принципе аналого-цифрового преобразования. Основу измерительной схемы составляет 24-битный АЦП на принципе сигма-дельта модуляции, высокостабильный источник опорного напряжения и тракт обработки сигналов напряжения и силы постоянного тока для масштабирования и преобразование сигналов, поступающих на входные клеммы. Для измерения сигналов переменного тока применяется отдельный канал масштабирования сигналов с преобразователем среднеквадратического значения в постоянное напряжения. Измерение сопротивления производится по реверсируемой схеме прямого сравнения с единственным образцовым резистором. Измерение частоты осуществляется сравнением частоты входного сигнала с частотой опорного кварцевого генератора с помощью набора переключаемых счетчиков импульсов и делителей частоты.
Результат измерения выводится на жидкокристаллический индикатор и в интерфейс для подключения компьютера. Управление мультиметров производится с помощью шестнадцатикнопочной клавиатуры или посредством интерфейса.

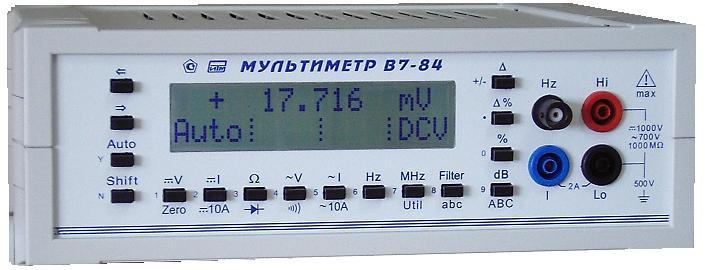

В комплект мультиметра В7-84 входит дополнительный шунт для расширения пределов измерения силы тока. Мультиметр выполнен в малогабаритном настольном корпусе. На передней панели расположен индикатор, клавиатура и входные клеммы. На задней панели расположены разъемы для подачи сетевого питания и подключения кабеля интерфейса.
Поверку мультиметра В7-84 осуществляют в соответствии с разделом 8 «Методика поверки» руководства по эксплуатации КМСИ 41 1252.044РЭ, согласованным руководителем ГЦИ СИ «ФГУ Краснодарский ЦСМ» в марте 2008г.
Средства поверки:
- вольтметр-калибратор В2-43 с блоками усиления БВ-04 и преобразователем напряжения ПНТ-04;
- калибратор универсальный Н4-7;
- меры электрического сопротивления Р3030, Р4013, Р4023;
- генератор сигналов высокочастотный Г4-164.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-89 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электродвижущей силы и постоянного напряжения.
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока.
- МИ 1935-88 Государственная поверочная схема для средств измерений электрического напряжения.
- МИ 1940-88 Государственная поверочная схема для средств измерений силы переменного электрического тока.
- ГОСТ Р 51317.3.2-99 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний.
- ГОСТ Р 51317.3.3-99 Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения. Нормы и методы испытаний.
- ГОСТ Р 51318.22-99 СТСЭ. Радиопомехи индустриальные от оборудования информационных технологий.
- ГОСТ Р 51522-99. СТСЭ. Электрическое оборудование для измерения, управления и лабораторного применения.
- ГОСТ Р 51350-99. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.
- КМСИ 41 1252.044ТУ — Мультиметр В7-84. Технические условия.
