Поверка нутромера индикаторного НИ Micron в Туле
Назначение: для измерений внутренних диаметров отверстий от 6,0 до 450 мм относительным методом.

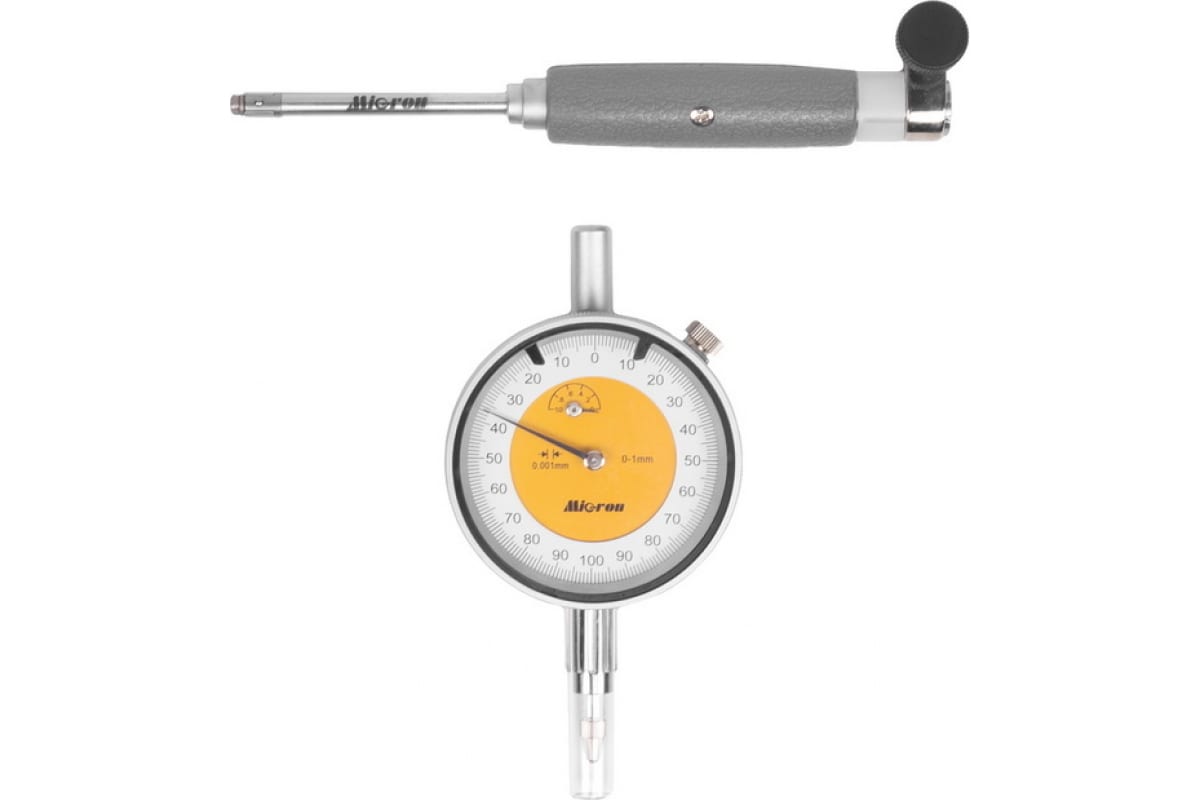

Поверка нутромера индикаторного НИ Micron
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Отсчетное устройство — измерительная головка с ценой деления 0,01 мм. Для совмещения линии измерения с осевой плоскостью измеряемого отверстия нутромеры снабжены центрирующим мостиком. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных стержней. Настройка производится по аттестованным установочным кольцам или блокам концевых мер длины с боковиками.
Поверка осуществляется в соответствии с документом по поверке МП 49723-12 «Нутромеры индикаторные типа НИ Micron. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в августе 2011 г. и включенным в комплект поставки нутромеров.
Основные средства поверки:
- образцы шероховатости поверхности по ГОСТ 9378-93;
- меры длины концевые плоскопараллельные 2 класса точности по ГОСТ 9038-90;
- принадлежности к мерам длины концевым плоскопараллельным с боковиками по ГОСТ 4119-76;
- кольца измерительные четвертого разряда в соответствии с ТУ 2.034.45 — 87 (Госреестр №. 31496-06)
Сведения о методах измерений
- Метод измерений изложен в разделе «Подготовка к работе и правила эксплуатации» паспорта нутромеров индикаторных типа НИ Micron.
Нормативные и технические документы, устанавливающие требования к нутромерам индикаторным типа НИ Micron
- МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 … 50 мкм»;
- Техническая документация фирмы MICRONTOOLS S.P.O., Чешская Республика.
