Поверка пирометра ТЕРМОКОНТ в Туле

Назначение: для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой углом поля зрения.

Выпускаются двенадцать моделей пирометров «ТЕРМОКОНТ»: ТЕРМОКОНТ-ТЦ2; ТЕРМОКОНТ-ТЦ3; ТЕРМОКОНТ-ТЦ4; ТЕРМОКОНТ-ТЦ5; ТЕРМОКОНТ-ТВ2; ТЕРМОКОНТ-ТВ3; ТЕРМОКОНТ-ТВ4; ТЕРМОКОНТ-ТВ5; ТЕРМОКОНТ-ТА2; ТЕРМОКОНТ-ТА3; ТЕРМОКОНТ-ТН3; ТЕРМОКОНТ-ТН5.

Поверка пирометра ТЕРМОКОНТ

Принцип действия основан на зависимости от температуры энергетических яркостей-объекта измерений в различных областях спектра излучения.

Пирометры являются оптико-электронными измерительными приборами, работающими в инфракрасной области электромагнитного спектра. Пирометры измеряют температуру на поверхности объекта или на границе разделения различных сред на основе регистрации энергии их электромагнитного излучения. Размер контролируемого участка поверхности определяется показателем визирования пирометра.

Основными элементами пирометров «ТЕРМОКОНТ» являются: объектив, фокусирующий излучение объекта на приемники излучения, один или два приемника излучения, электронный блок измерений и индикации. Выходной сигнал приемника излучения пропорционален интенсивности поглощенного теплового излучения, которое в свою очередь связана с температурой объекта согласно закону Планка. Вследствие этого как сигналы от приемников, так и их отношение связано полиномиальной зависимостью с температурой объекта измерений. Пирометры «ТЕРМОКОНТ» отличаются друг от друга диапазоном измеряемых температур, пределами допускаемой основной погрешности и конструктивным исполнением.

Модели имеют два конструктивных исполнения: переносной (“П”) пирометр «ТЕРМОКОНТ» (рис.1 — рис. 6), стационарный (“С”) пирометр «ТЕРМОКОНТ» (рис.7 — рис. 12)

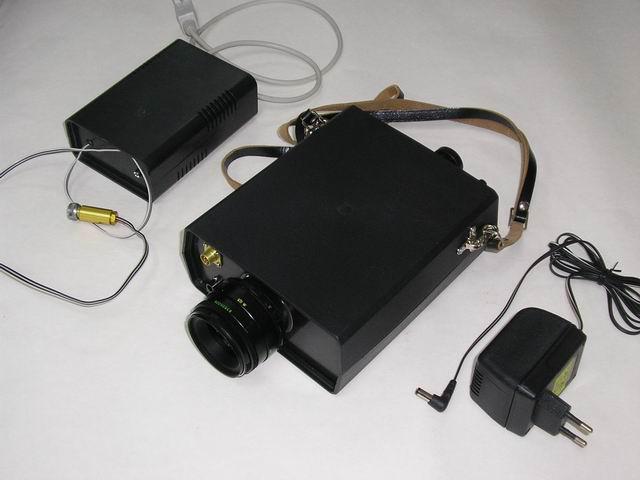

Переносные пирометры «ТЕРМОКОНТ» конструктивно выполнены в пластиковом корпусе «пистолетного» или коробчатого типов. На задней панели расположены органы управления и регулировки, индикатор. На передней панели — объектив пирометра, сверху расположен оптический прицел (для моделей с параллаксной системой визирования), для моделей с беспараллаксной системой визирования окуляр расположен на задней панели.

Стационарные пирометры «ТЕРМОКОНТ» конструктивно выполнены в цилиндрическом корпусе. На переднем фланце расположены: объектив пирометра, крепежные отверстия, выходные окна лазерных целеуказателей (для моделей оборудованных лазерными целеуказате-лями). На заднем фланце расположены: разъем питания и разъем выходных сигналов, индикатор, органы управления и регулировки.

Каждая из моделей переносных пирометров имеет 3 модификации. Каждая из моделей стационарных пирометров имеет 6 модификаций. Модификации обозначаются цифрами после букв “П” и “С” в обозначениях переносных и стационарных пирометров соответственно. Между собой модификации различаются наличием или отсутствием, не влияющих на метрологические характеристики, сервисных функций, системами визирования и диапазонами выходных токовых сигналов.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
