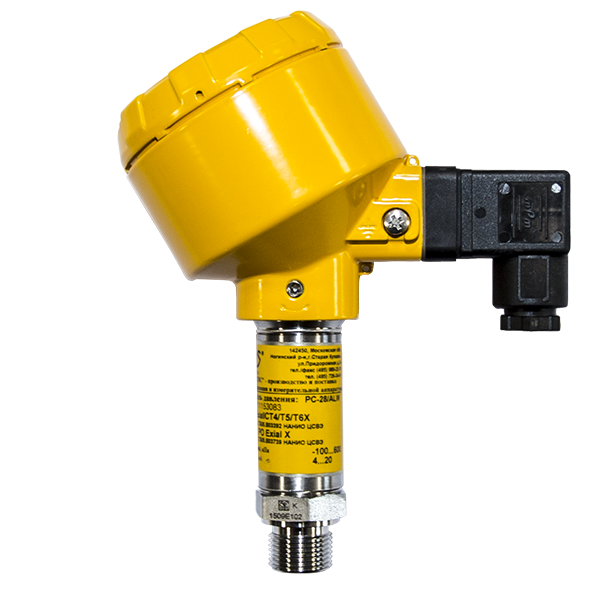

Поверка преобразователей давления измерительных PC и PR в Туле
Назначение: для измерений абсолютного, избыточного давления (в том числе разрежения и давления-разрежения), а также разности давлений газов, пара и жидкости.
Модификации: PC 28, PC 50, PR 28, PR 50, PR 54, PR 50G.
Заменен в 2006 г. на 21027-06
Поверка преобразователей давления измерительных PC и PR
Первичным преобразователем измерительных преобразователей давления PC и PR является пьезорезисторный модуль кремниевый тензомодуль, отделённый от измеряемой среды разделительными мембранами и заполненный специальной жидкостью, выбираемой по заказу.
Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя от ударных воздействий измеряемым давлением и нет перегрузки по давлению. В герметичном корпусе находится электронная схема, обеспечивающая преобразование низкоуровневого сигнала с первичного преобразователя унифицированный выходной сигнал в виде электрических: тока (4…20 или 0…20) мА или напряжения 0…10 В.
Поверка преобразователей Давлении измерительных PC и PR проводится по МИ 1997-89 ГСИ «Преобразователи давления. измерительные. Методика поверки .
Межповерочный интервал 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия» в том числе раздел 3, п.п.2.14, 2.15.
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия, раздел 3.»
- ГОСТ Р 51318.22-99 «Радиопомехи индустриальные от оборудования информационной техники. Нормы и методы испытаний».
- техническая документация «APLISENS S.A.», Польша.
