Назначение: для пошагового контроля положения рабочего органа системы управления и защиты (СУЗ) в активной зоне реакторов типа ВВЭР-640, ВВЭР-1000, устанавливаются в блоки перемещения приводов СУЗ ШЭМ-3, размещаемых на крышке ядерного реактора в помещении под герметичной оболочкой и недоступны для обслуживания во время работы реакторной установки.

Поверка преобразователей линейных перемещений (датчики) ДПШ

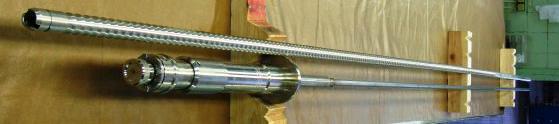

Датчик ДПШ состоит из корпуса и блока катушек и представляет собой герметичную цилиндрическую конструкцию в виде трубы переменного сечения, в нижней части которой аксиально расположен блок из девяти однообмоточных катушек, намотанных на магнитомягком сердечнике жаропрочным проводом марки НОЖ—Н. Катушки разделены между собой немагнитными проставками .

Выводные концы катушек, выполненные из обмоточного провода , выведены на расположенный во внутренней полости датчика гермоввод типа ВГТ-0,22-15 х0,85, который препятствует выходу теплоносителя в случае разрыва корпуса датчика. Герметизация узла уплотнения гермоввода осуществлена при помощи прокладки из материала «Графлекс » , нажимной втулки и гайки.

Датчик устанавливается в блок перемещения привода СУЗ . При этом нижняя часть корпуса датчика заводится в штангу, на внутренней стороне которой располагаются чередующие шунты из магнитомягкой нержавеющей стали и проставки из немагнитной стали . Вместе со штангой шунты перемещаются вдоль корпуса датчика, замыкая и размыкая магнитные цепи катушек, изменяя при этом их индуктивные сопротивления.
