Поверка тепловизора FLIR T640 в Туле

Камеры инфракрасные портативные FLIR моделей i3, T620, T640, T620bx, T640bx, E30, E40, E50, E60, E30bx, E40bx, E50bx, E60bх (далее по тексту — тепловизоры) предназначены для бесконтактного измерения и регистрации пространственного распределения температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров и визуализации этого распределения на дисплее тепловизора или персонального компьютера. Поверка тепловизора FLIR T640 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

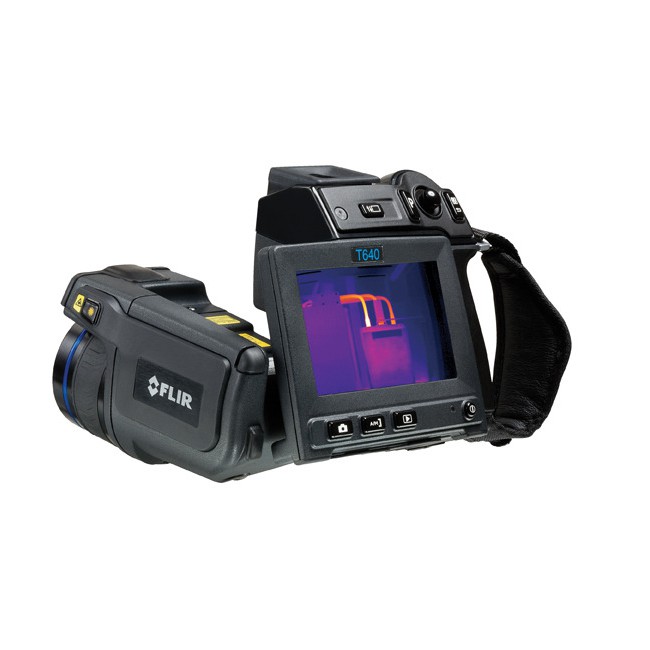

Поверка тепловизора FLIR T640

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном жидкокристаллическом дисплее тепловизора или на мониторе персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA).

Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. Модели тепловизоров отличаются друг от друга по конструктивному исполнению, техническими характеристиками и сервисными функциями. Индекс «bx» в модели обозначает версию прибора с функциями сигнализации точки росы и нарушения изоляции, применимые для зданий и сооружений. Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, может быть записана на съемную флэш-карту или передана на персональный компьютер через протокол USB или Ethernet.

Тепловизор, для промышленной термографии, в нем сочетаются все самые передовые технологии от компании FLIR Systems Inc. Тепловизор FLIR T640 – высокоточный прибор с встроенной видеокамерой, в нем сочетаются качество, надежность и простота тепловизоров серии T, и непревзойденное качество изображения серии P. В приборе реализована технология Thermal Fusion, установлен сенсорный экраном 4.3″ высокой четкости, модуль Wi-Fi. Разрешение 640х480 позволит выделять самые мельчайшие детали на любых объектах

При заказе тепловизора Flir серии T 600, необходимо выбрать каким базовым объективом он будет комплектоваться. Есть три базовых объектива, отличающихся друг от друга углом поля зрения и фокусным расстоянием:

• 25° x 19° с минимальным фокусным расстоянием 0.25 м.
• 15° x 11° с минимальным фокусным расстоянием 0.5 м.
• 45° x 34° с минимальным фокусным расстоянием 0.15 м.

Основные достоинства и функции тепловизора FLIR T640

• Высокоточное инфракрасное изображение (ИК) – имеет высокую контрастность и разрешение в 640×480 пикселей и восьмикратный цифровой zoom.
• Новейшая система совмещения полей зрения инфракрасной камеры и камеры реального изображения для более детальной документации.
• Система Wi-Fi Connection позволяющая посылать изображения и данные на смартфон или планшетный компьютер с операционными системами Apple или Android™, с помощью встроенного программного обеспечения FLIR Tools Mobile.
• Высокоточные температурные измерения – каждый тепловизор имеет заводскую калибровку и точность 2% от результата измерений.
• Температурный диапазон от -20°C до 2000°C, позволит контролировать изоляцию, системы отопления, и другие строительные объекты.
• Растягиваемое изображение, функция картинка в картинке и технология Thermal Fusion – позволит создавать профессиональные, очень подробные отчеты с дополнением ИК изображения реальным, или встраивать их друг в друга.
• Зарекомендовавшая себя технология METERLiNK® – передает по беспроводной технологии данные измерений с электронных клещей или влагомера ExTech.
• Возможность записи голосовых комментариев через гарнитуру Bluetooth. Можно дополнять изображения своими набросками и подписями через сенсорный экран.
• Функция мгновенного отчета InstantReport – позволяет создавать PDF документ прямо с камеры.
• Возможность рисовать эскизы и добавлять примечания прямо на инфракрасное изображение.
• Функция компаса, добавляет положение направления камеры на каждый снимок.
• Функция GPS позволяет добавлять координаты местоположения объекта на каждый снимок.
• Видоискатель 800х600 точек для удобного наведения на удаленные объекты.
• Запись видео в формате MPEG4 — вы можете записывать видео инфракрасного, или реального изображения прямо на карту памяти SD.
• Транслирование видео в формате MPEG4 в реальном времени через Wi-Fi.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: встроенное и автономное ПО. Встроенное ПО находится в ПЗУ, размещенном внутри корпуса тепловизора, и не доступно для внешней модификации. Автономное ПО реализовано в виде файлов операционной системы Windows, обеспечивающих только функции копирования и передачи данных без изменения их параметров для их последующей обработки.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню согласно МИ 3286-2010:

—    «А» — для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

—    «С» — для автономной части ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО представлены в таблице
